En muchas plantas de Costa Rica el horno industrial es el equipo que marca el ritmo de la producción: si no calienta, no se hornea, no se seca, no se cura y no se despacha. Cuando falla, el problema no es solo técnico; es un paro que afecta pedidos, turnos y clientes.
En esta guía explicamos de forma sencilla cómo funciona un horno industrial con quemador a gas, qué hace cada componente del sistema de combustión, cuáles son los problemas más comunes y qué incluye un buen mantenimiento preventivo. Está pensada para jefes de mantenimiento, encargados de planta y dueños de negocio que quieren entender su equipo y tomar mejores decisiones.
Qué es un horno industrial
Un horno industrial es un equipo diseñado para elevar y mantener la temperatura de un producto o de un espacio dentro de un rango controlado, durante el tiempo que exige el proceso. A diferencia de un horno doméstico, trabaja muchas horas seguidas, con cargas mayores y con exigencias de repetibilidad: el mismo producto debe salir igual en cada lote.
Todo horno industrial combina tres partes: una fuente de calor (resistencias eléctricas o un quemador), una cámara aislada que conserva ese calor y un sistema de control que mide la temperatura y decide cuándo aportar más energía.
Principales aplicaciones industriales
Los hornos y sistemas de calentamiento con quemador se encuentran en procesos muy distintos. Algunos ejemplos habituales:
- Panificación, repostería y procesamiento de alimentos.
- Secado de productos agrícolas, granos o materiales.
- Curado de pintura en polvo y recubrimientos.
- Tratamientos térmicos de piezas metálicas.
- Calentamiento de aire o de agua para procesos y limpieza.
- Calefacción de naves, cuartos de proceso o equipos auxiliares.
En cada caso cambian la temperatura de trabajo, la uniformidad requerida y el tipo de control, pero los principios de combustión y seguridad son los mismos.
Hornos eléctricos y hornos con quemadores a gas
Un horno eléctrico genera calor con resistencias. Su control es relativamente simple y no tiene llama, pero depende de la capacidad eléctrica instalada en la planta.
Un horno con quemador a gas produce calor mediante combustión, normalmente de gas LP o gas natural. En Costa Rica es frecuente que estos equipos trabajen con gas LP. Permiten aportar mucha energía térmica sin exigir tanta capacidad eléctrica, a cambio de requerir un sistema de combustión con dispositivos de seguridad, ventilación adecuada y mantenimiento periódico.
La elección entre uno y otro depende del proceso, del costo de la energía disponible, de la instalación existente y de la temperatura requerida. No hay una opción mejor en todos los casos: debe evaluarse técnicamente.
Cómo funciona un sistema de combustión industrial
Un sistema de combustión es más que el quemador. Es un conjunto de componentes que trabajan en secuencia para encender, mantener y apagar la llama de forma segura. Estos son los principales.
El quemador
Es el equipo donde el gas y el aire se mezclan y se queman. Integra, según el modelo, el ventilador, el tubo de fuego, los electrodos, la válvula de gas y el control de encendido. Si quiere profundizar en fallas típicas, vea nuestra página de reparación de quemadores industriales.
El ventilador
En los quemadores de tiro forzado, el ventilador aporta el aire necesario para la combustión y ayuda a barrer (purgar) la cámara antes del encendido. Sin el flujo de aire correcto no puede haber una combustión limpia ni segura.
La mezcla aire/gas
Para que la combustión sea completa, el gas necesita una proporción adecuada de aire. Muy poco aire produce llama amarilla, hollín y monóxido de carbono; demasiado aire enfría la llama y desperdicia energía. El ajuste de aire y la presión de gas deben hacerse con instrumentos y según el manual del fabricante.

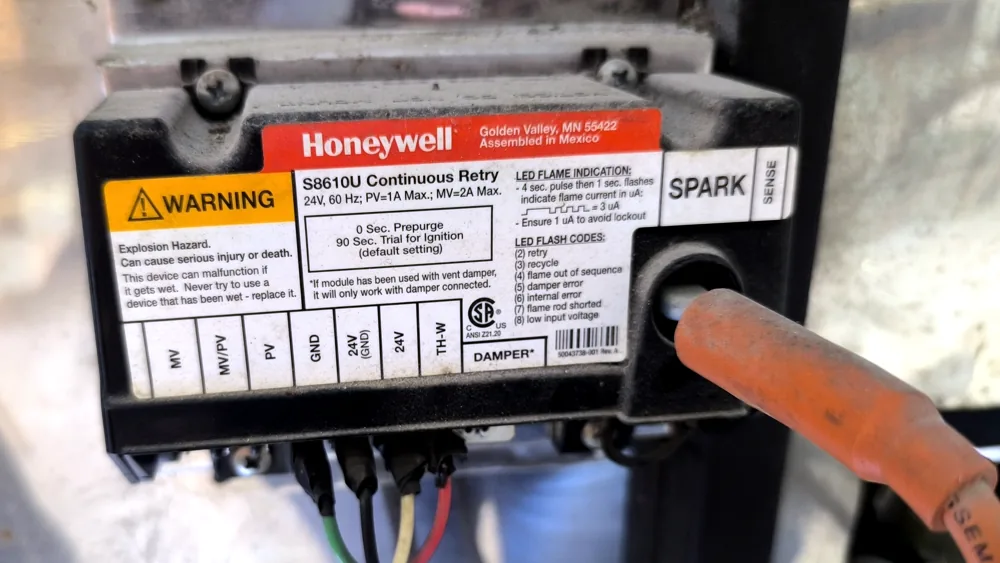

Generación de chispa y transformador de ignición
El encendido se logra con una chispa de alto voltaje entre un electrodo y tierra (u otro electrodo). Esa chispa la produce un transformador o módulo de ignición. Un electrodo sucio, fisurado o mal posicionado puede impedir el encendido aunque el resto del sistema funcione.
Detección de llama
Una vez abierta la válvula de gas, el control necesita confirmar que realmente hay llama. Para eso se usa un sensor de llama, que puede ser una varilla de rectificación o un detector óptico, según el equipo. Si no se confirma la llama dentro del tiempo que define el control, este cierra el gas y bloquea el equipo. Esto evita acumular gas sin quemar en la cámara. Más detalles en ignitores y sensores de llama.
Electroválvula de gas
Es la válvula que abre y cierra el paso de gas al quemador por orden del control. Muchas incluyen regulador de presión y doble cierre de seguridad. Nunca debe forzarse ni desarmarse fuera de los procedimientos del fabricante.
Presostato de aire
Es un interruptor que confirma que el ventilador está generando flujo o presión de aire. Si el presostato no confirma, el control no continúa con la secuencia de encendido. Es un dispositivo de seguridad, no un obstáculo.
Transformador de control y relés
El transformador de control reduce el voltaje de alimentación al nivel que usan los controles (termostatos, módulos, bobinas). Los relés y contactores permiten que una señal de control de baja potencia active cargas como el ventilador o la válvula. Contactos desgastados o bobinas dañadas son causa frecuente de fallas intermitentes.

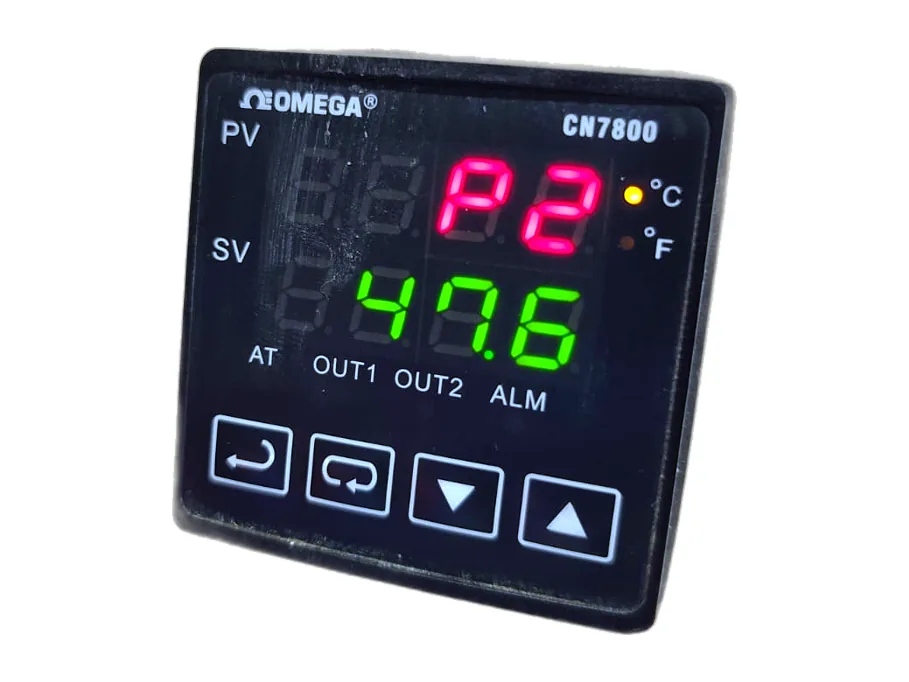

Termocupla y controlador de temperatura
La termocupla es el sensor que mide la temperatura dentro del horno y envía una señal al controlador. El controlador compara esa lectura con el valor deseado (setpoint) y decide cuándo encender, apagar o modular el quemador. Una termocupla deteriorada o mal instalada hace que el horno trabaje "a ciegas".
Sistemas de seguridad e interlocks
Los interlocks son condiciones que deben cumplirse para permitir el funcionamiento: presostatos, límites de alta temperatura, confirmación de llama, puertas cerradas, paros de emergencia, entre otros. Su función es detener el equipo antes de que una condición anormal se convierta en un accidente.

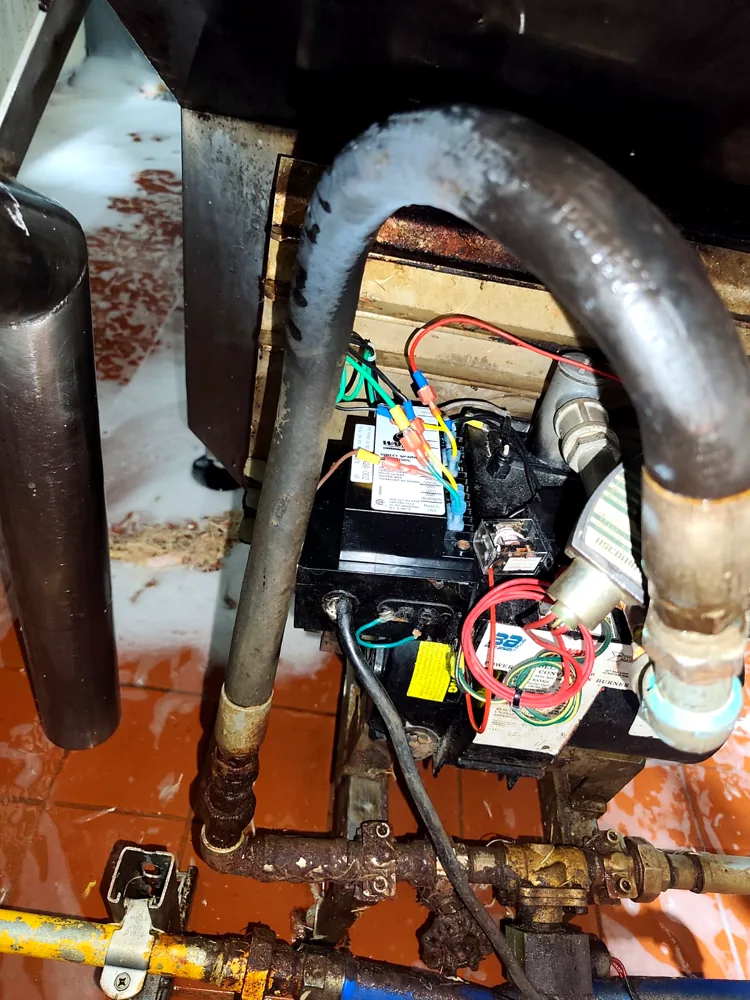

Quemadores Wayne Blue Angel HSG200 y HSG400
Los quemadores Wayne de la línea Blue Angel, serie HSG, son quemadores a gas de tiro forzado que se utilizan en calentadores, calderas, sistemas de calefacción y en hornos y equipos de proceso que necesitan una fuente de calor compacta. Los modelos HSG200 y HSG400 son de los más comunes en este tipo de aplicaciones.
Integran en un mismo conjunto el ventilador, la válvula de gas, el sistema de ignición y el control de llama. Según la configuración y los componentes instalados, pueden trabajar con gas natural o gas LP: el tipo de gas para el que está preparado cada quemador se indica en su placa de datos, y cualquier conversión debe hacerse con las piezas y el procedimiento del fabricante.
Las especificaciones eléctricas, las presiones de gas, el rango de potencia, los tiempos de la secuencia y las conexiones dependen del modelo exacto y de su configuración. Siempre deben verificarse en la placa del equipo y en el manual oficial del fabricante. Ofrecemos mantenimiento de quemadores Wayne HSG400 y le ayudamos a identificar repuestos para quemadores HSG400 a partir del código de parte o de una foto de la placa.
Secuencia básica de funcionamiento de un quemador industrial
Aunque cada control tiene su propia lógica, una secuencia típica se ve así:
- Demanda de temperatura: el controlador detecta que la temperatura está por debajo del setpoint.
- Verificación de seguridades: se comprueba que los interlocks estén en condición segura.
- Activación del ventilador: arranca el ventilador de combustión.
- Comprobación de aire: el presostato confirma flujo o presión de aire; en muchos equipos hay una etapa de pre-purga.
- Secuencia de ignición: se energiza el transformador y aparece la chispa.
- Apertura controlada de gas: el control abre la electroválvula.
- Encendido: la mezcla aire/gas se enciende con la chispa.
- Detección de llama: el sensor confirma la llama dentro del tiempo permitido; si no, el control cierra el gas y bloquea.
- Operación: el quemador trabaja mientras exista demanda.
- Llegada al setpoint: el controlador apaga el quemador o, si el sistema lo permite, modula su potencia.
La secuencia exacta, los tiempos y las condiciones de bloqueo dependen del controlador y del modelo del quemador; deben consultarse en la documentación del fabricante.
Problemas comunes en hornos y quemadores industriales
A continuación, las causas generales más frecuentes de cada síntoma. Sirven para orientar la conversación con el técnico, no como procedimiento de reparación.
El quemador intenta encender pero se apaga
Suele relacionarse con la detección de llama: sensor sucio o mal posicionado, mala puesta a tierra, mezcla aire/gas incorrecta o presión de gas inestable.
Hay chispa pero no se establece llama
Posibles causas: falta de gas o presión insuficiente, válvula que no abre, electrodo de ignición mal posicionado respecto al flujo de gas o exceso de aire.
No hay chispa
Puede deberse a un transformador o módulo de ignición dañado, cable de alta tensión deteriorado, electrodo fisurado o una seguridad previa que no permite avanzar la secuencia.
El ventilador funciona pero no inicia la secuencia
Con frecuencia el presostato no está confirmando el aire (manguera obstruida, toma sucia, presostato dañado) o hay otro interlock abierto.
El transformador no entrega el voltaje esperado
Puede haber problemas en la alimentación, conexiones flojas o un transformador en mal estado. La medición debe hacerse con el equipo desenergizado cuando corresponda y siguiendo las normas de seguridad eléctrica.
Problemas de detección de llama
Además de la suciedad o el desgaste del sensor, influyen la puesta a tierra, el estado del cableado y la calidad de la llama.

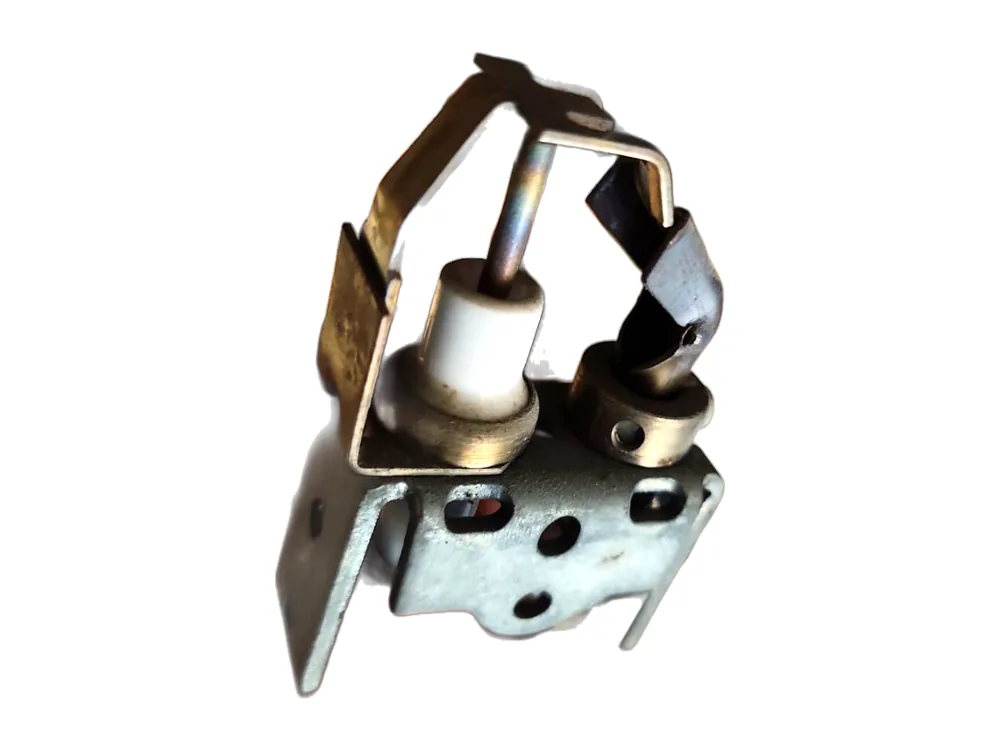

Electrodos sucios, deteriorados o mal posicionados
El hollín, la oxidación, las fisuras en la cerámica y una distancia incorrecta afectan tanto la chispa como la detección.
Problemas de puesta a tierra
Una tierra deficiente puede provocar chispa débil, falsas lecturas de llama y bloqueos intermitentes.
Fallas en relés y válvulas de gas
Contactos quemados, bobinas abiertas o válvulas que no abren o no cierran correctamente causan comportamientos erráticos o bloqueos.
Lecturas incorrectas de temperatura y termocuplas deterioradas
Una termocupla dañada, mal ubicada o con conexiones oxidadas puede hacer que el horno se quede corto de temperatura o se pase del setpoint.
Problemas de aislamiento térmico y sobretemperatura
Un aislamiento deteriorado aumenta las pérdidas y obliga al quemador a trabajar más. La sobretemperatura puede venir de un control mal ajustado, un sensor defectuoso o un contactor pegado; por eso existen los límites de alta temperatura, que nunca deben anularse.
Si su equipo está detenido y necesita atención prioritaria, revise nuestro soporte técnico de emergencia.

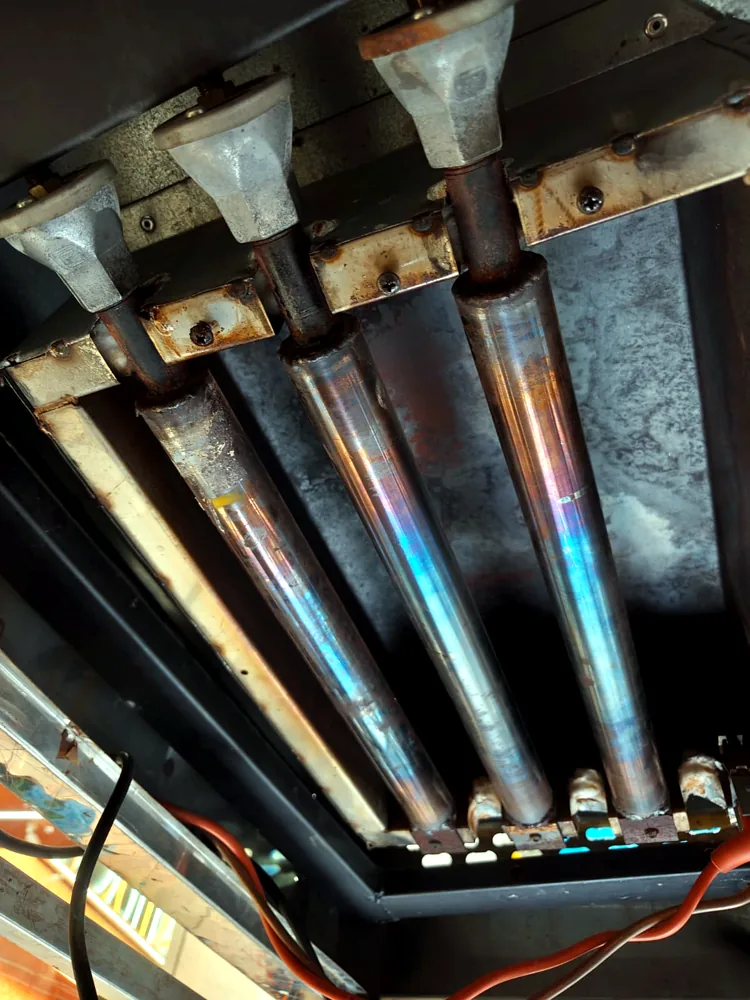

Mantenimiento preventivo de hornos industriales
El mantenimiento preventivo puede ayudar a reducir paros inesperados y a detectar deterioros antes de que provoquen fallas mayores. Un plan típico incluye:
- Inspección del quemador: estado general, fugas, ruidos y vibraciones.
- Limpieza: tubo de fuego, cabezal, ventilador y tomas de aire.
- Electrodos y sensor de llama: limpieza, estado de la cerámica y posición.
- Presostatos: mangueras, tomas y respuesta del interruptor.
- Ventilador: rodamientos, aspas y motor.
- Cableado y conexiones eléctricas: apriete, temperatura y estado del aislamiento.
- Transformadores y relés: voltajes, contactos y bobinas.
- Válvulas de gas: operación de apertura y cierre, y verificación de fugas.
- Termocuplas y controladores de temperatura: comparación contra una referencia y revisión de parámetros.
- Aislamiento térmico: puntos calientes, grietas o desprendimientos.
- Puesta a tierra: continuidad y conexiones.
- Dispositivos de seguridad: verificación de que cada interlock actúe como debe.
La frecuencia depende de las horas de operación, del ambiente de trabajo y de las recomendaciones del fabricante. Conozca cómo trabajamos el servicio técnico de hornos industriales.
Automatización y modernización de hornos industriales
Muchos hornos antiguos siguen siendo mecánicamente sólidos, pero su control quedó desactualizado. En esos casos, modernizar el sistema de control puede ser una alternativa a reemplazar el equipo completo. Algunas mejoras posibles:
- Controladores digitales de temperatura con lazo PID, que permiten un control más estable que un termostato de encendido/apagado.
- Sensores y termocuplas adecuados al rango de temperatura y bien ubicados.
- Alarmas de alta y baja temperatura y de falla de llama.
- Interlocks revisados y documentados.
- Monitoreo y registro de temperatura, útil para control de calidad y trazabilidad.
- Mejoras en tableros eléctricos: orden, protecciones, identificación de cables y planos actualizados.
- Integración con PLC cuando el proceso lo justifica, por ejemplo para coordinar el horno con otras etapas de la línea.
Los beneficios de estas mejoras dependen del proceso, del estado del equipo y de los objetivos de la planta; deben evaluarse técnicamente antes de invertir. Vea todos nuestros servicios de automatización industrial en Costa Rica.
¿Su horno industrial presenta problemas de encendido, temperatura o control?
En AutomateCRC trabajamos con hornos industriales y quemadores a gas en Costa Rica. Podemos apoyarle en:
- Diagnóstico de fallas de encendido, llama y temperatura.
- Mantenimiento preventivo y correctivo.
- Automatización y mejoras de control.
- Localización de repuestos a partir del código de parte o de una foto.
- Soporte técnico para su equipo de mantenimiento.
Preguntas frecuentes
¿Qué mantenimiento necesita un horno industrial?
Limpieza e inspección del quemador, revisión de electrodos y sensor de llama, verificación de presostatos, válvulas y conexiones eléctricas, calibración o comparación de termocuplas y prueba de todos los dispositivos de seguridad. El alcance exacto depende del equipo y del manual del fabricante.
¿Por qué un quemador genera chispa pero no enciende?
Las causas más comunes son falta de gas o presión insuficiente, una válvula que no abre, un electrodo mal posicionado o una mezcla con exceso de aire. Debe revisarlo personal calificado.
¿Qué función cumple el sensor de llama?
Confirma que realmente hay llama después de abrir el gas. Si no la detecta, el control cierra la válvula y bloquea el quemador para evitar acumular gas sin quemar.
¿Qué función tiene el presostato de aire?
Verifica que el ventilador está entregando el aire necesario para la combustión. Si no lo confirma, el control no permite continuar la secuencia de encendido.
¿Cada cuánto debe revisarse un quemador industrial?
Depende de las horas de uso, del ambiente y de la recomendación del fabricante. Lo recomendable es tener un plan de mantenimiento preventivo programado y no esperar a que el equipo falle.
¿Se puede modernizar el control de un horno antiguo?
En muchos casos sí: se pueden incorporar controladores digitales, alarmas, registro de temperatura e integración con PLC. Primero conviene evaluar el estado del horno y del sistema de combustión para definir qué mejoras tienen sentido.
